Cầu Chì Cao Áp 12kV – 24kV

Posted on by sales07

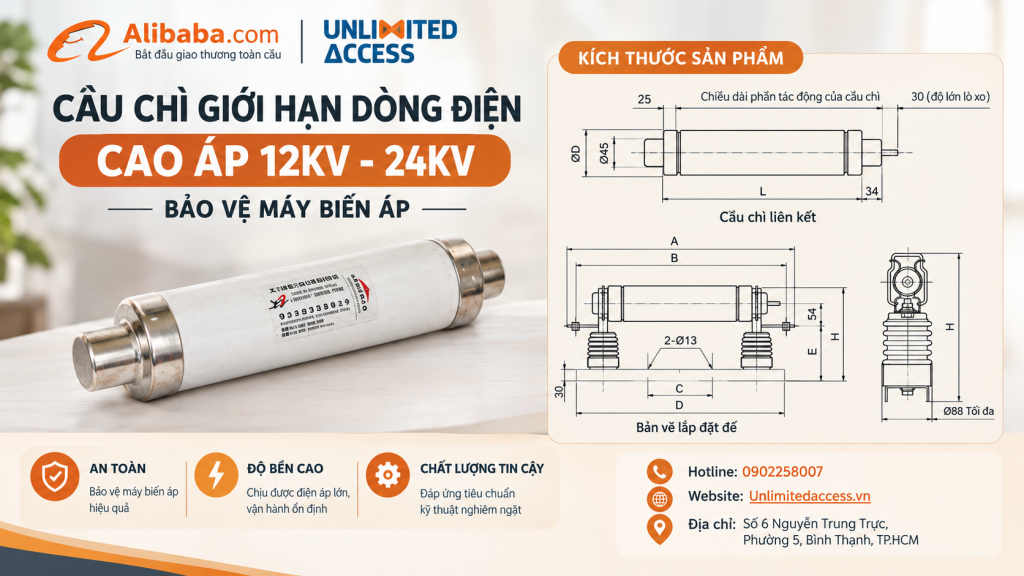

Cầu chì giới hạn dòng điện cao áp 12kV–24kV dùng để bảo vệ máy biến áp.
27
Th10

Cầu chì cao áp 12kV – 24kV là thiết bị bảo vệ hệ thống điện trung thế, giúp ngắt mạch khi xảy ra sự cố ngắn mạch. Sản phẩm được sử dụng để bảo vệ máy biến áp và các thiết bị điện liên quan. Với dòng điện cắt tối đa 50kA theo catalog, thiết bị đáp ứng các yêu cầu bảo vệ tùy theo model và điều kiện vận hành. Unlimited Access Việt Nam cung cấp thông tin kỹ thuật và hỗ trợ khách hàng lựa chọn cầu chì phù hợp với nhu cầu sử dụng.

1. Đặc điểm nổi bật của Cầu Chì Cao Áp 12kV – 24kV

  • Khả năng bảo vệ: Cầu chì giới hạn dòng điện giúp ngắt mạch khi dòng điện sự cố đạt điều kiện tác động. Khả năng bảo vệ phụ thuộc vào đặc tính của từng model.
  • Phù hợp với hệ thống điện trung thế: Sản phẩm được thiết kế để sử dụng trong nhà. Tần số định mức là AC 50Hz.
  • Đa dạng lựa chọn: Sản phẩm có nhiều mức điện áp và dòng điện định mức. Người dùng có thể lựa chọn theo yêu cầu bảo vệ máy biến áp.
  • Hỗ trợ phối hợp bảo vệ: Catalog cung cấp các đường cong đặc tính điện. Kỹ thuật viên có thể sử dụng dữ liệu này để đánh giá khả năng phối hợp với các thiết bị khác.
    Cầu chì giới hạn dòng điện cao áp 12kV–24kV dùng để bảo vệ máy biến áp.
    Cầu chì giới hạn dòng điện cao áp hỗ trợ bảo vệ máy biến áp và hệ thống điện trung thế.

2. Thông số kỹ thuật Cầu Chì Cao Áp 12kV – 24kV

Cầu chì giới hạn dòng điện cao áp có các cấp điện áp định mức 12kV và 24kV. Theo catalog, dòng sản phẩm có khả năng cắt tối đa 50kA.

Thông số Giá trị
Tên tiếng Anh HV Current Limiting Fuses for Full Range Protection
Nhà sản xuất Xian Suyuan Electric Power Equipment Co., Ltd.
Điện áp định mức 12kV, 24kV
Tần số định mức AC 50Hz
Dòng điện cắt tối đa 50kA
Model chính XRNT1-12, XRNT1-24
Các dòng model liên quan FFL, FXL, FDM, FFM
Môi trường sử dụng Trong nhà
Ứng dụng Bảo vệ máy biến áp và mạch điện

Dòng điện định mức theo cấp điện áp của Cầu Chì Cao Áp 12kV – 24kV

Hệ thống 12kV:

Các mức dòng điện định mức được thể hiện trong catalog gồm 10A, 16A, 20A, 25A, 31,5A, 40A, 50A và 63A. Một số dòng model khác có các mức 80A và 100A.

Hệ thống 24kV:

Các mức dòng điện định mức gồm 6,3A, 10A, 16A, 20A, 25A, 31,5A, 40A và 45A. Một số cấu hình bảo vệ máy biến áp có thể sử dụng các mức dòng điện khác theo bảng lựa chọn của nhà sản xuất.

Lưu ý: Dòng điện định mức phụ thuộc vào model và cấu hình sử dụng. Cần đối chiếu catalog trước khi đặt hàng.

3. Kích thước và cụm đế lắp đặt Cầu Chì Cao Áp 12kV – 24kV

Kích thước là yếu tố quan trọng khi lắp đặt cầu chì trong tủ điện trung thế. Kỹ thuật viên cần kiểm tra bản vẽ và không gian lắp đặt thực tế.

Model Chiều dài L (mm) Kích thước đường kính theo catalog
FFL*J 292 Φ76
FXL*J 292 Φ76
FDM*J 442 Φ51
FFM*J 442 Φ76

Các model có thể khác nhau về cấu tạo và kích thước. Ký hiệu “*” đại diện cho các loại bộ phận kích hoạt khác nhau theo catalog. Cần xác nhận đúng phiên bản trước khi thiết kế cụm lắp đặt.

4. Nguyên lý hoạt động và đặc tính bảo vệ của Cầu Chì Cao Áp 12kV – 24kV

Cầu chì giới hạn dòng điện hoạt động dựa trên phần tử nóng chảy bên trong. Khi dòng điện vượt quá điều kiện tác động, phần tử sinh nhiệt và nóng chảy. Quá trình này giúp ngắt mạch điện.

Khi lựa chọn cầu chì, kỹ thuật viên cần xem xét hai đặc tính quan trọng:

  • Đặc tính thời gian – dòng điện (Time-Current Characteristic): Thể hiện mối quan hệ giữa dòng điện và thời gian tác động.
  • Đặc tính giới hạn dòng điện (Current-Limiting Characteristic): Cho biết khả năng hạn chế dòng điện đỉnh trong quá trình sự cố.

Catalog cung cấp biểu đồ đặc tính cho các dòng FFL, FXL, FDM và FFM. Kỹ thuật viên cần sử dụng đúng biểu đồ của model được lựa chọn. Việc phối hợp bảo vệ phải phù hợp với sơ đồ điện và các thiết bị liên quan.

5. Lưu ý khi lựa chọn Cầu Chì Cao Áp 12kV – 24kV

Việc lựa chọn sai thông số có thể ảnh hưởng đến khả năng bảo vệ của hệ thống. Người dùng cần kiểm tra các yếu tố sau:

  • Công suất máy biến áp: Xác định công suất, điện áp và dòng điện làm việc của máy biến áp. Sau đó, đối chiếu bảng lựa chọn của nhà sản xuất để xác định dòng cầu chì phù hợp.
  • Đặc tính năng lượng I²t: Kiểm tra năng lượng nhiệt trước khi nóng chảy và trong quá trình cắt. Thông số này giúp đánh giá khả năng phối hợp bảo vệ.
  • Khả năng cắt: Đảm bảo khả năng cắt của cầu chì đáp ứng dòng điện ngắn mạch dự kiến tại vị trí lắp đặt.
  • Kích thước lắp đặt: Kiểm tra chiều dài, đường kính và cấu tạo cụm đế. Các thông số phải phù hợp với thiết kế tủ điện.
  • Điều kiện vận hành: Tuân thủ sơ đồ phân phối điện và hướng dẫn kỹ thuật của nhà sản xuất.

Không nên chọn cầu chì chỉ dựa trên công suất máy biến áp. Cần kiểm tra đồng thời điện áp, dòng điện định mức và đặc tính bảo vệ.
